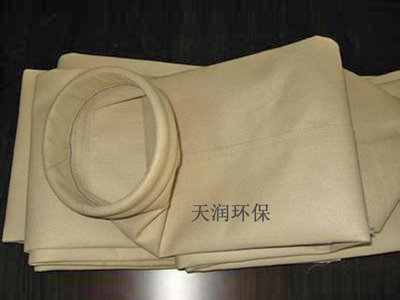

除塵器濾袋的組成和分類：（1)濾袋組成。濾袋是袋式除塵器除塵的核心部件。濾袋由濾料縫制的袋身和起輔助作用的支撐、卡箍、吊鏈、防癟環等配件組成。外濾式袋式除塵器的濾袋及其配件組成，外濾式濾袋的配件有文氏管、框架、袋口彈性圈等，配件布置如圖3-203所示。內濾式袋式除塵器的濾袋及其配件如圖3-204所示，配件主要有濾袋縫在一起的防癟環、袋口圈和安裝使用的袋帽、卡箍、吊掛裝置等。（2)濾袋的分類1)按橫斷面形狀分類。按濾袋形狀可將之分為以下幾類：①圓形濾袋 濾袋為圓筒形；圓形袋按長度不同又分為長袋和短袋。其規格用直徑x長度（ΦxL)表示，單位為mmxmm;②扁形濾袋 其中包括矩形和梯形，其規格用周長x長度（PXL)表示，單位為mmXmm;③異形濾袋 形狀特異的濾袋，其規格以其構造的特征參數表示。2)按濾袋的濾氣方向分類。按濾袋的濾氣方向可分為以下幾類：①外濾式：迎塵面在濾袋外側，含塵氣流由濾袋外側流向濾袋的內部，粉塵層聚積在濾袋的外表面。外濾式包括圓袋和扁袋。②內濾式：迎塵面在濾袋的內側，含塵氣流由濾袋內側流向濾袋的外側，粉塵層聚積在濾袋的內表面。內濾式一般為圓袋。
